Z dílny · Dodání druhého kusu

10021096861 ABS jednotka ATE MCU 4-ESP, Mercedes M-Class W163

  • Mercedes M-Class W163

Tenhle kus má na štítku výrobní číslo 10021096861, vedle něj i další číslo 10.0208-0490.3. Výrobcem je ATE a podle čísla patří do vozů Mercedes M-Class W163. Na hydraulickém bloku s čerpadlem sedí řídicí elektronika, která vyhodnocuje snímače otáček kol a spíná ventily. Právě ona nejčastěji rozsvítí kontrolky ABS a brzd. Podle stavu kusu ji opravíme, nebo dodáme ověřený druhý kus celé jednotky.

Poslat štítek na WhatsApp+420 735 070 197 Poptat
Skutečný kus z dílny 10021096861 ABS jednotka ATE MCU 4-ESP, Mercedes M-Class W163
Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

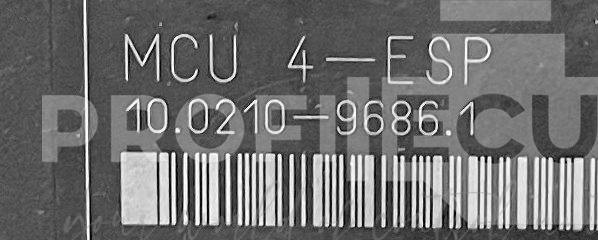

Štítek jednotky: 10021096861, 10.0208-0490.3 1

Přejeďte po štítku, lupa se posune

  1. 110021096861Výrobní číslo (OEM). Podle něj hledejte v katalogu.
  2. 210.0208-0490.3Další platné číslo jednotky.
Jak se porucha projevuje

Jak se porucha projevuje: Mercedes M-Class W163

Závady, které se u jednotky ATE MK20 ESP (Mercedes ML W163) ve vozech Mercedes M-Class W163 opakují nejčastěji. Kód u příznaku je ve tvaru, jak ho ukazuje diagnostika Mercedes (Xentry, Star Diagnosis); jiný přístroj ho může zapsat jinak.

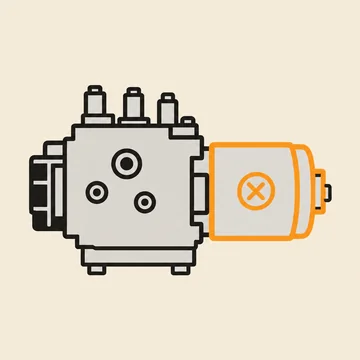

Ilustrační obrázek: Svítí BAS/ESP, ETS a ABS a diagnostika hlásí motorek čerpadla
Svítí BAS/ESP, ETS a ABS a diagnostika hlásí motorek čerpadla
Motorek vratného čerpadla na hydraulickém bloku se přestane točit, nejčastěji kvůli opotřebeným uhlíkům, případně selže jeho napájení nebo spínání v elektronice. Kontrolky zpočátku naskakují jen občas, později svítí trvale. Relé K25 čerpadla v pojistkové skříňce pod kapotou vlevo a napájení motorku; motorek se dá zkusit roztočit propojením kontaktů v patici relé. Všechny tři kontrolky najednou umí rozsvítit i vadný spínač brzdových světel.
Kód z diagnostikyC1401Motorek vratného čerpadla ABS nebo jeho relé: obvod přerušený nebo ve zkratu, případně se čerpadlo nevypne

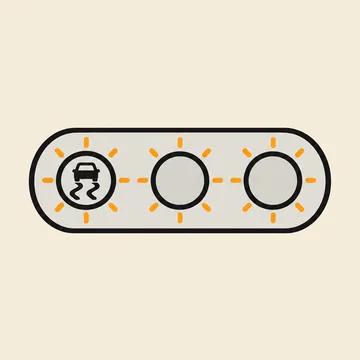

Ilustrační obrázek: Kontrolky BAS/ESP, ETS a ABS se rozsvěcují a zase zhasínají
Kontrolky BAS/ESP, ETS a ABS se rozsvěcují a zase zhasínají
Jednotka sedí vpředu vlevo za světlometem u chladiče, kam se dostává voda. Navlhlý konektor ztrácí kontakt a voda může zatéct i do elektroniky nebo motorku čerpadla; pak jednotka přestane komunikovat. Kabeláž ke konektoru jednotky se navíc prodírá o hranu karoserie. Konektor jednotky a kabeláž u něj, přístup je z podběhu kola. Diagnostika přitom může ukázat snímač levého předního kola, i když naměřené otáčky kola jsou v pořádku.
Kód z diagnostikyC1100Snímač otáček levého předního kola: přerušený obvod nebo volný kontakt

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

  1. Ověřený kus podle výrobního čísla

    Podle čísla 10021096861 jsme ve skladu vybrali ověřený kus se shodným výrobním číslem.

  2. Test v simulaci vozidla

    Před odesláním jsme jednotku vyzkoušeli na stolici i v simulaci zapojení ve voze.

  3. Zaplombování a odeslání se zárukou 12 měsíců

    Kryt jsme zajistili ochrannými plombami a jednotku odeslali se zárukou 12 měsíců.

Časté otázky

K této jednotce

Mám stejný kus, když na štítku vidím 10021096861?

Výrobní číslo je hlavní vodítko, u tohoto kusu je na štítku vedle něj i 10.0208-0490.3. Výrobcem je ATE. Když si nejste jistí, pošlete fotku štítku a porovnáme ji.

Je jízda s rozsvícenou kontrolkou bezpečná?

Auto brzdí, ale bez ABS kola při prudkém brzdění nebo na kluzké silnici zablokují. Se závadou neotálejte.

Jaké podklady vám mám poslat?

Pošlete fotku štítku jednotky a výpis chyb z diagnostiky, pokud ho máte.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje C1401 (motorek čerpadla nebo jeho relé) a C1100 (snímač levého předního kola). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Umíte jednotku 10021096861 opravit, nebo dodat druhý kus?

Ano, obojí. Podle stavu vašeho kusu ho opravíme, nebo vám dodáme ověřený druhý kus podle výrobního čísla. Pošlete fotku štítku a poradíme, co se vám vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu
ZD-246293
Typ jednotky
ABS/ESP
Výrobce jednotky
ATE
Výrobní číslo (OEM)
10021096861
Další platná čísla
10.0208-0490.3
Výrobce
ATE (Continental Teves)
Řídicí elektronika
MCU 4-ESP · 10.0210-9686.1 · 3X4164
