Z dílny · Dodání druhého kusu

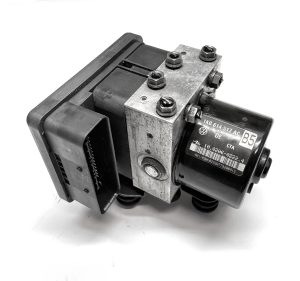

1K0614517AC ABS jednotka ATE ESP, VW Touran 1T1

VW Golf V
VW Touran 1T1

Na štítku tohoto kusu stojí výrobní číslo 1K0 614 517 AC a další čísla 10.0206-0222.4 a 10.0960-0362.3. Kus pochází od výrobce ATE a číslo se uvádí u vozů VW Touran 1T1 a VW Golf V. Při závadě téhle jednotky naskočí kontrolky ABS a brzd, u aut s ESP i kontrolka ESP. Nejčastěji odchází elektronika na hydraulickém bloku a tu opravíme, nebo jednotku nahradíme ověřeným kusem.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

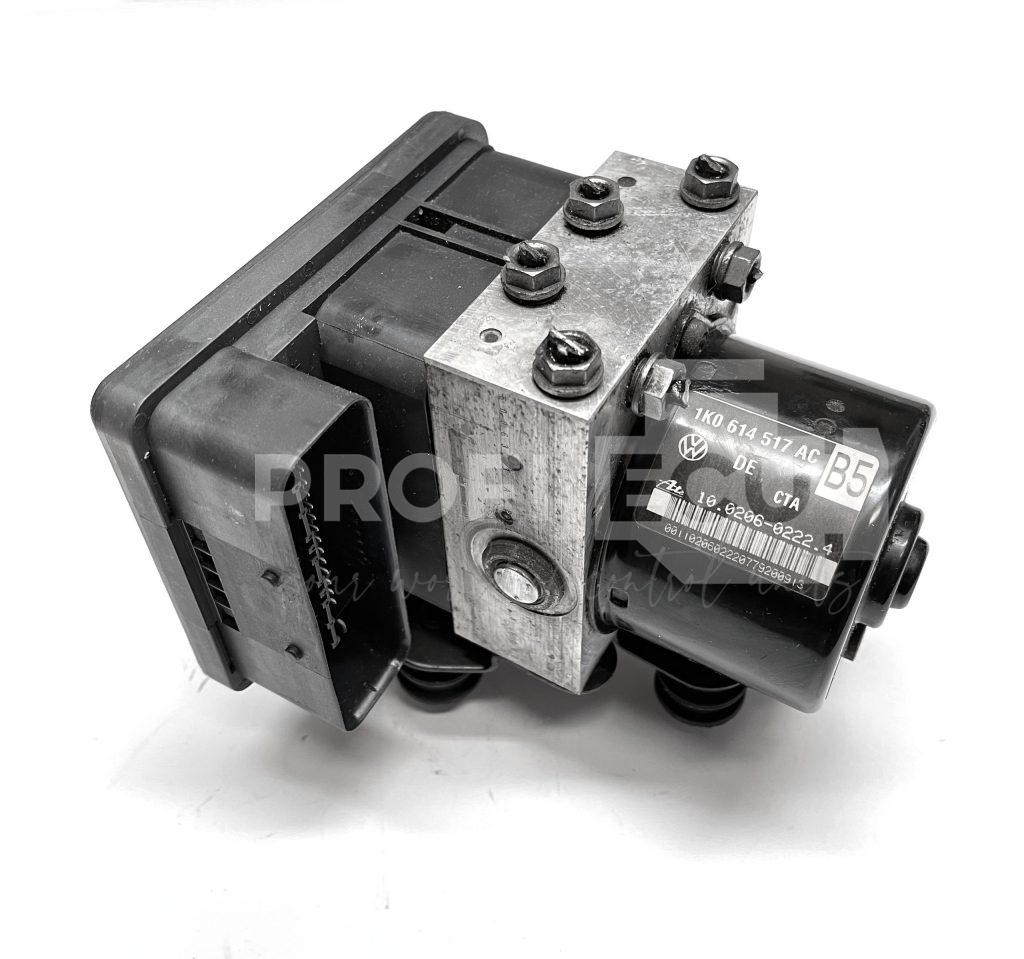

1K0614517AC ABS jednotka ATE ESP, VW Touran 1T1

Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

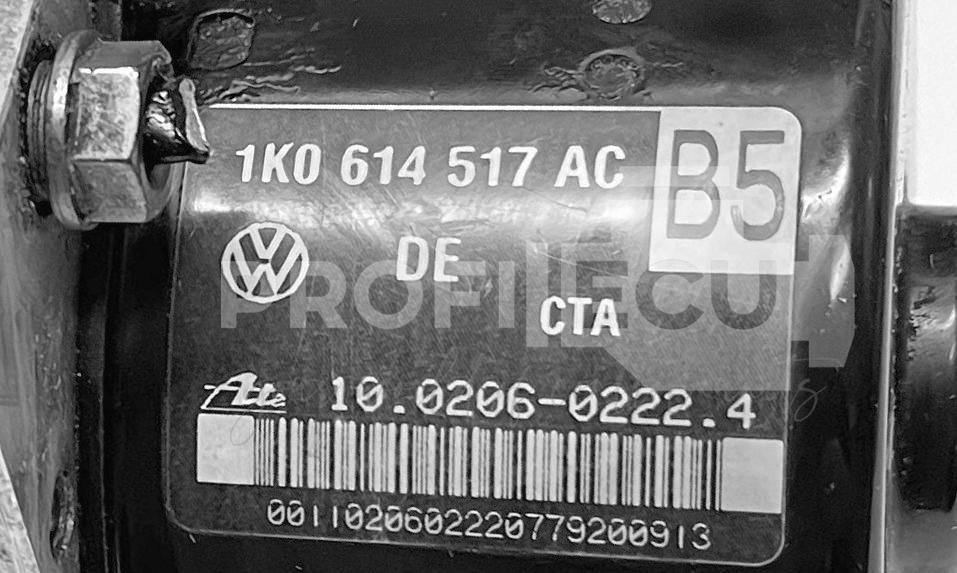

Štítek jednotky: 1K0614517AC, 10.0206-0222.4, 10.0960-0362.3

1 2

Přejeďte po štítku, lupa se posune

11K0614517ACVýrobní číslo (OEM). Podle něj hledejte v katalogu.
210.0206-0222.4Další platné číslo jednotky.
310.0960-0362.3Další platné číslo jednotky.

Jak se porucha projevuje

VW Touran 1T1 a VW Golf V: co řidiči s touhle jednotkou hlásí

Co se u řady ATE MK60 ve vozech VW Touran 1T1 a VW Golf V hlásí nejčastěji, i s kódy z diagnostiky koncernu VW (VCDS). Jiný přístroj může tentýž kód zapsat jinak.

Svítí ABS a ESP, zpočátku jen občas, později trvale

Uvnitř hydraulické jednotky selhal snímač tlaku brzd (G201) a diagnostika uloží kód 01435, u novějších přístrojů 059B. Snímač je součástí bloku, proto se běžně mění celá jednotka; pro část vozů existuje sada výrobce, se kterou se vymění jen hydraulická část se snímačem. Před výměnou zkontrolujte spínač brzdových světel: když světla sepnou až po větším sešlápnutí pedálu, jednotka vidí tlak dřív než signál ze spínače a uloží stejný kód. V měřených hodnotách má být tlak bez sešlápnutého pedálu 0 bar; trvalé maximum znamená vadný snímač.

Kód z diagnostiky01435Snímač tlaku brzd 1 (G201): nevěrohodný signál nebo elektrická závada059BSnímač tlaku brzd 1 (G201), zápis novější diagnostiky

ABS hlásí nevěrohodný signál a po smazání se chyba vrací

Kód 01130 zapisuje elektronika jednotky, když si nevěří vlastním údajům. Když se vrací hned po smazání a snímače, ložiska ani pojistky nic neukážou, je příčina v jednotce. Smažte paměť, vypněte a zapněte zapalování a projeďte se; chyba, která se hned vrátí, patří jednotce. U Golfu V po svolávací akci se stejný kód objevil u jednotek s číslem 1K0 907 379 CD.

Kód z diagnostiky01130Provoz ABS: nevěrohodný signál

U stejné řady jednotky se dál objevuje

ABS a ESP se rozsvítí naráz při zásahu stabilizace, po restartu můžou zhasnout

Tepelným a mechanickým namáháním se uvnitř jednotky přeruší spojení s kostrou a ABS i ESP vypadnou. Týká se jednotek z omezeného výrobního období; výrobce na ně vyhlásil svolávací akci s novým softwarem, který funkci jednotky pravidelně kontroluje a závadu ohlásí kontrolkou ABS. Kontrolky mohou po novém startu zhasnout, závada ale trvá. Podle VIN si nechte ověřit, jestli vůz akcí prošel.

Diagnostika hlásí chybu čerpadla

Kód 01276 ukazuje na obvod motorku čerpadla ABS (V64). U téhle řady za ním bývá častěji elektronika na desce jednotky než samotný motorek; chyba začíná jako občasná a rychle přechází v trvalou, auto přitom brzdí, jen bez ABS a ESP. Nejdřív pojistky na baterii, napájení, kostru a kabel k jednotce. Když sedí, zbývá jednotka.

Kód z diagnostiky01276Čerpadlo ABS (V64): signál mimo toleranci

Diagnostika se s ABS nespojí

Jednotka přestane komunikovat s diagnostikou i s řídicí jednotkou motoru. Buď je přerušená nebo zkratovaná sběrnice CAN mezi nimi, nebo odešla elektronika uvnitř jednotky; v paměti pak žádný kód nenajdete. Nejdřív napájení, kostra a vedení CAN k jednotce. Kus, který mlčí i při správném napájení, patří na stůl.

S kontrolkami vypadne rychloměr nebo tempomat

Rychlost pro rychloměr i tempomat počítá jednotka ABS ze snímačů kol. Když vypadne, ručička skáče nebo padá na nulu a tempomat se nezapne. Když zároveň svítí ABS a ESP a pípá to, nehledejte chybu v tachometru.

Jedno kolo nebrzdí nebo zůstane přibrzděné

Ventil v hydraulickém bloku se zasekne: k jednomu třmenu neproudí kapalina, nebo se tlak v okruhu neuvolní a kolo zůstane přibrzděné.

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

Ověřený kus podle výrobního čísla
Ověřený kus se stejným výrobním číslem 1K0 614 517 AC jsme připravili ze skladu.
Test v simulaci vozidla
Jednotka prošla testem na stolici i v simulaci vozidla.
Zaplombování a odeslání se zárukou 12 měsíců
Kryt jsme zaplombovali ochrannými plombami a kus odeslali se zárukou 12 měsíců.

Časté otázky

K této jednotce

Které číslo na štítku mám porovnat s kusem 1K0614517AC?

Hlavní je výrobní číslo 1K0 614 517 AC. Na štítku tohoto kusu jsou i další čísla: 10.0206-0222.4 a 10.0960-0362.3. Stačí poslat fotku celého štítku a ověříme, jestli jde o stejný kus.

Dá se s tím jezdit?

Auto brzdí, ale bez ABS a ESP. Na kluzkém povrchu se kola můžou zablokovat, takže závadu neodkládejte.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje 01435 (snímač tlaku brzd G201), 059B (totéž v novější diagnostice), 01130 (ABS, nevěrohodný signál) a 01276 (čerpadlo ABS V64). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Co vám mám poslat?

Fotku štítku jednotky a výpis chyb z diagnostiky, pokud ho máte.

Opravíte jednotku 1K0614517AC, nebo je lepší druhý kus?

Záleží na stavu vašeho kusu. Buď ho opravíme, nebo vám dodáme ověřený druhý kus podle výrobního čísla. Podle fotky štítku poradíme, co se vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu: ZD-246256
Vozidlo: Volkswagen Golf V, Volkswagen Touran 1T1
Typ jednotky: ABS/ESP
Výrobce jednotky: ATE
Typ služby: Dodání druhého kusu
Výrobní číslo (OEM): 1K0614517AC
Další platná čísla: 10.0206-0222.4, 10.0960-0362.3
Číslo na štítku: 1K0 614 517 AC
Výrobce: ATE (Continental Teves)
Hydraulika: 1K0 614 517 AC, 10.0206-0222.4, CTA
Řídicí elektronika: 1K0 614 517 AC CTA, H14/S0102, Steuergeraet ESP, 10.0960-0362.3, vyrobeno na Filipínách
