Z dílny · Dodání druhého kusu

1S0614517F Řídicí jednotka ABS TRW, VW Up

Seat Mii
Škoda Citigo
VW Up

Tenhle kus má na štítku výrobní číslo 1S0 614 517 F, vedle něj i další čísla 17677014, 54086612D a 17677214-B. Výrobcem je TRW a podle čísla patří do vozů VW Up, Seat Mii a Škoda Citigo. Na hydraulickém bloku s čerpadlem sedí řídicí elektronika, která vyhodnocuje snímače otáček kol a spíná ventily. Právě ona nejčastěji rozsvítí kontrolky ABS a brzd. Podle stavu kusu ji opravíme, nebo dodáme ověřený druhý kus celé jednotky.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

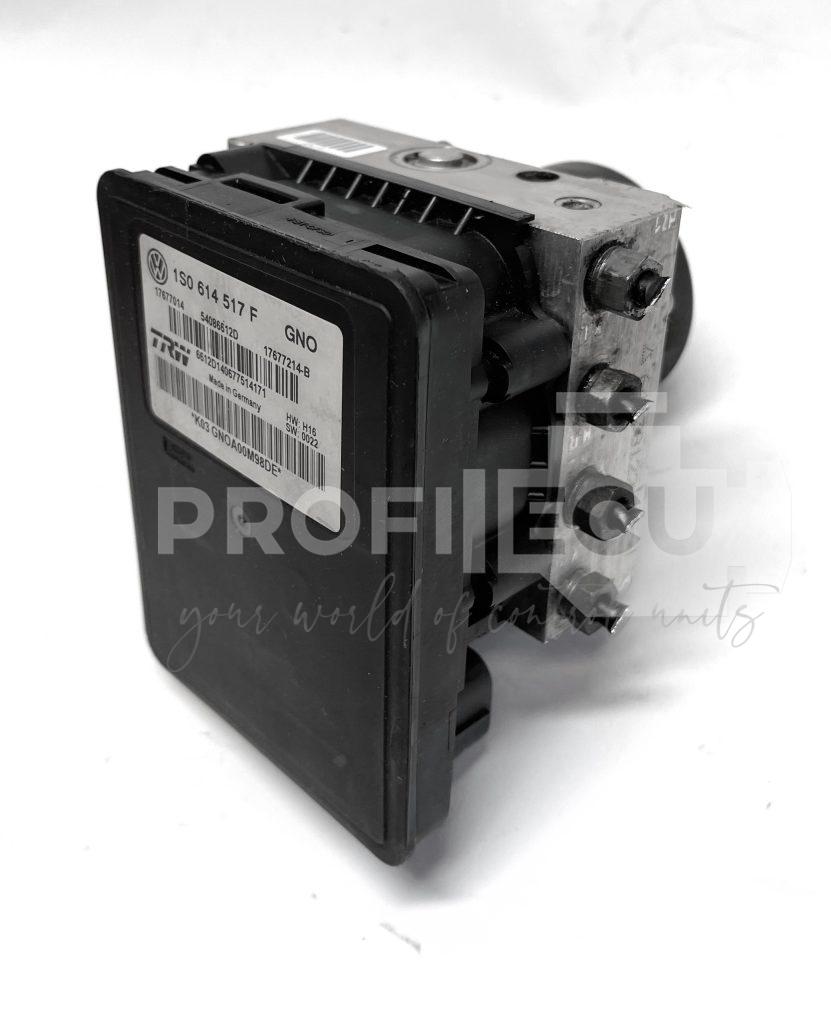

1S0614517F Řídicí jednotka ABS TRW, VW Up

Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

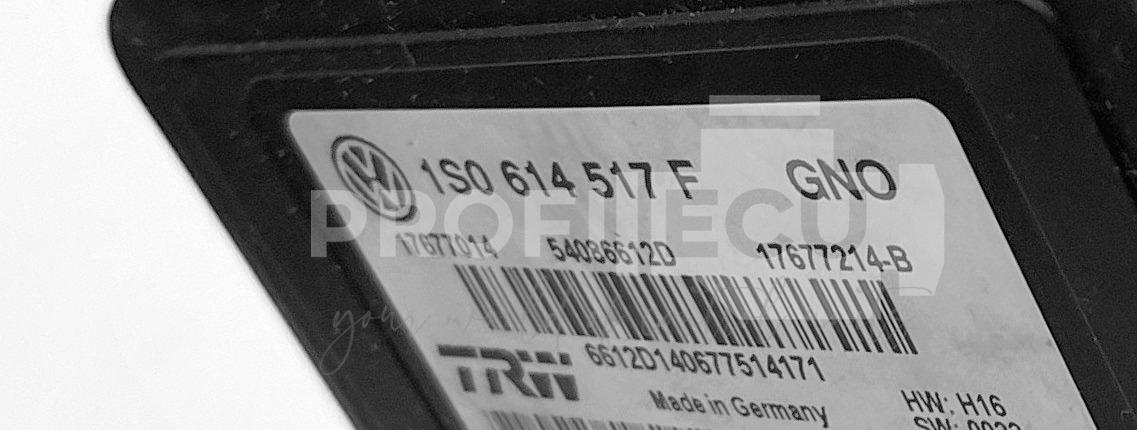

Štítek jednotky: 1S0614517F, 17677014, 54086612D, 17677214-B

1 2 3 4

Přejeďte po štítku, lupa se posune

11S0614517FVýrobní číslo (OEM). Podle něj hledejte v katalogu.
217677014Další platné číslo jednotky.
354086612DDalší platné číslo jednotky.
417677214-BDalší platné číslo jednotky.

Jak se porucha projevuje

Jak se porucha projevuje: VW Up, Seat Mii a Škoda Citigo

Závady, které se u jednotky TRW 1S0 614 517 ve vozech VW Up, Seat Mii a Škoda Citigo opakují nejčastěji. Kód u příznaku je ve tvaru, jak ho ukazuje diagnostika koncernu VW (VCDS); jiný přístroj ho může zapsat jinak.

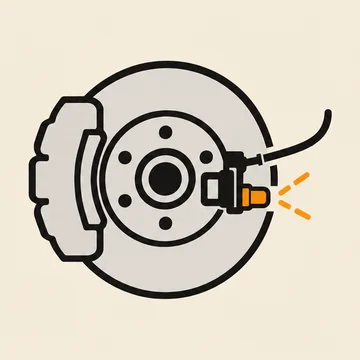

Svítí ABS a prokluz, diagnostika hlásí snímač předního kola

Chybu snímače otáček kola zapíše i vadná elektronika jednotky. Pak se chyba vrací i po výměně snímače a s kontrolkou ABS může vypadnout tachometr. Nejdřív snímač a jeho kabeláž, ty bývají příčinou častěji. Vadný snímač dokáže rozsvítit ABS a ASR třeba jen po prvním startu po delším stání. Když chyba zůstane i s novým snímačem, je na řadě jednotka.

Kód z diagnostikyC101B01Snímač otáček pravého předního kola: elektrická závadaC101A14Snímač otáček levého předního kola: elektrická závada

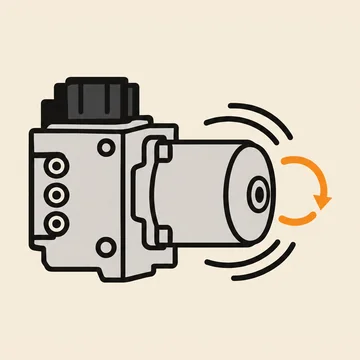

Motorek čerpadla ABS běží bez přestání

U téhle jednotky TRW odcházejí součástky na desce elektroniky a v obvodu motorku čerpadla. Čerpadlo pak běží dál, i když auto nebrzdí. Jednotka sedí pod kapotou vlevo pod držákem baterie. Když je z ní slyšet čerpadlo i bez brzdění, ozývá se elektronika jednotky.

U stejné řady jednotky se dál objevuje

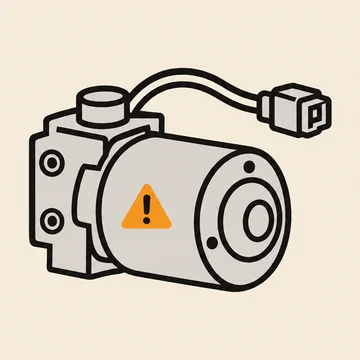

Svítí ABS a kontrolka prokluzu, diagnostika hlásí chybu čerpadla

Jednotka zapíše chybu zpětného čerpadla, vypne ABS a nechá svítit kontrolky ABS a prokluzu kol. Při prudkém brzdění pak ABS nepomáhá. Za touhle chybou často není jednotka, ale napájení čerpadla. Změřte pojistku 40 A (F5) v pojistkové skříňce pod kapotou a kabeláž, ať na ní nepadá napětí. Teprve když jsou v pořádku, jde o jednotku.

Kód z diagnostikyC107701Hydraulické zpětné čerpadlo ABS: závada čerpadla nebo jeho napájení

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

Ověřený kus podle výrobního čísla
Podle čísla 1S0 614 517 F jsme ve skladu vybrali ověřený kus se shodným výrobním číslem.
Test v simulaci vozidla
Před odesláním jsme jednotku vyzkoušeli na stolici i v simulaci zapojení ve voze.
Zaplombování a odeslání se zárukou 12 měsíců
Kryt jsme zajistili ochrannými plombami a jednotku odeslali se zárukou 12 měsíců.

Časté otázky

K této jednotce

Mám stejný kus, když na štítku vidím 1S0 614 517 F?

Výrobní číslo je hlavní vodítko, u tohoto kusu je na štítku vedle něj i 17677014, 54086612D a 17677214-B. Výrobcem je TRW. Když si nejste jistí, pošlete fotku štítku a porovnáme ji.

Musí se po montáži něco nastavovat?

Po montáži se brzdy odvzdušní a jednotka ABS se diagnostikou nakóduje na vůz.

Jaké podklady vám mám poslat?

Pošlete fotku štítku jednotky a výpis chyb z diagnostiky, pokud ho máte.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje C101B01 (snímač pravého předního kola), C101A14 (snímač levého předního kola) a C107701 (zpětné čerpadlo ABS). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Umíte jednotku 1S0614517F opravit, nebo dodat druhý kus?

Ano, obojí. Podle stavu vašeho kusu ho opravíme, nebo vám dodáme ověřený druhý kus podle výrobního čísla. Pošlete fotku štítku a poradíme, co se vám vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu: ZD-246827
Vozidlo: Seat Mii, Škoda Citigo, Volkswagen Up
Typ jednotky: ABS/ESP
Výrobce jednotky: TRW
Typ služby: Dodání druhého kusu
Výrobní číslo (OEM): 1S0614517F
Další platná čísla: 17677014, 54086612D, 17677214-B
Číslo na štítku: 1S0 614 517 F
Označení na štítku: 1S0 614 517 F · GNO
Verze: HW H16 · SW 0022
Vyrobeno: Německo
