Z dílny · Dodání druhého kusu

2S61-2M110-CE ABS jednotka ATE, Ford Fiesta V

  • Ford Fiesta V
  • Ford Fusion JU

Tenhle kus má na štítku výrobní číslo 2S61-2M110-CE, vedle něj i další čísla D351-437A0-B, 10.0206-0093.4, 10.0960-0106.3 a 00008556E1. Výrobcem je ATE a podle čísla patří do vozů Ford Fiesta V a Ford Fusion JU. Na hydraulickém bloku s čerpadlem sedí řídicí elektronika, která vyhodnocuje snímače otáček kol a spíná ventily. Právě ona nejčastěji rozsvítí kontrolky ABS a brzd. Podle stavu kusu ji opravíme, nebo dodáme ověřený druhý kus celé jednotky.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

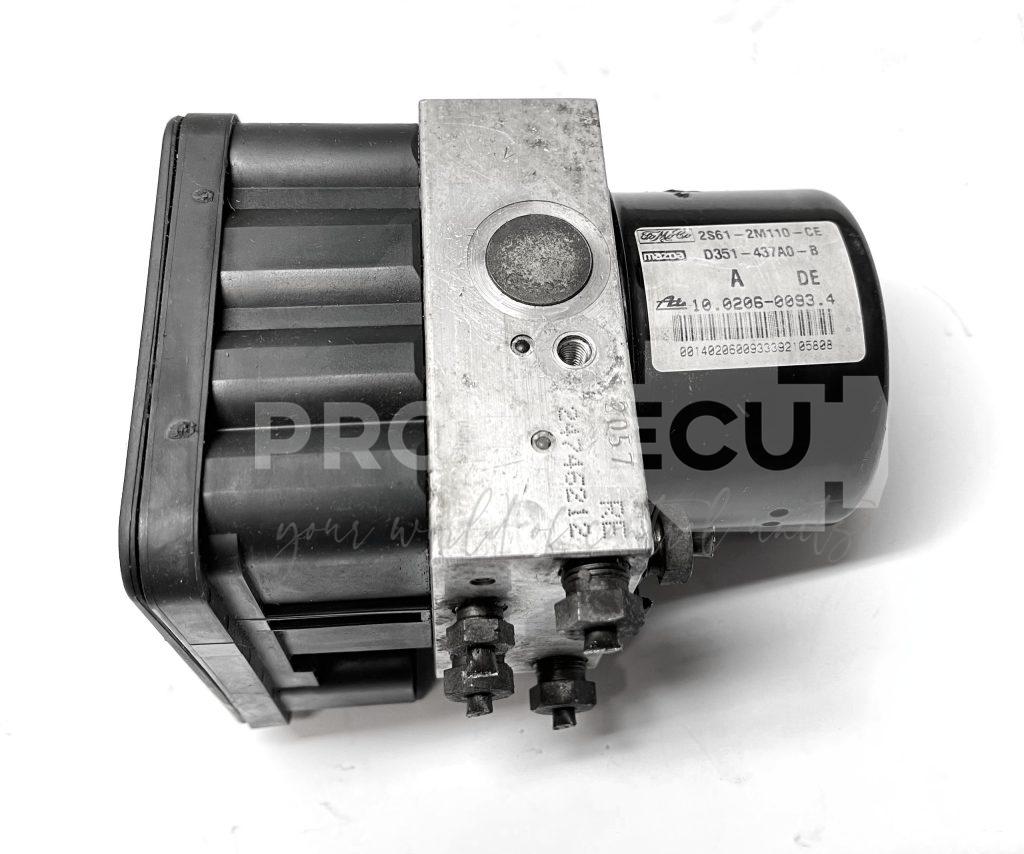

Skutečný kus z dílny 2S61-2M110-CE ABS jednotka ATE, Ford Fiesta V

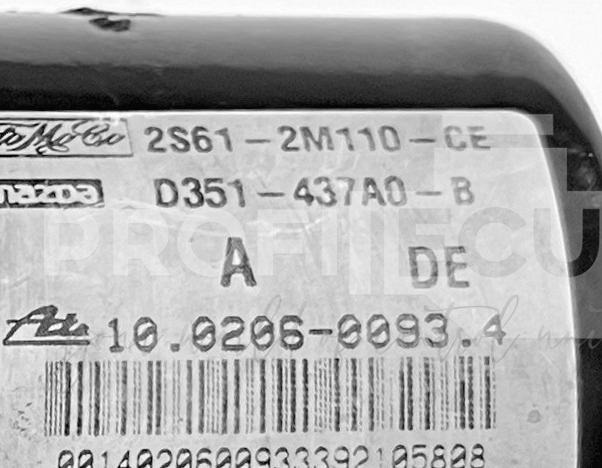

Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

Štítek jednotky: 2S61-2M110-CE, D351-437A0-B, 10.0206-0093.4, 10.0960-0106.3, 00008556E1 1 2 3

Přejeďte po štítku, lupa se posune

  1. 12S61-2M110-CEVýrobní číslo (OEM). Podle něj hledejte v katalogu.
  2. 2D351-437A0-BDalší platné číslo jednotky.
  3. 310.0206-0093.4Další platné číslo jednotky.
  4. 410.0960-0106.3Další platné číslo jednotky.
  5. 500008556E1Další platné číslo jednotky.
Jak se porucha projevuje

Jak se porucha projevuje: Ford Fiesta V a Ford Fusion JU

Závady, které se u jednotky ATE MK60 ABS (Ford Fiesta V) ve vozech Ford Fiesta V a Ford Fusion JU opakují nejčastěji. Kód u příznaku je ve tvaru, jak ho ukazuje diagnostika OBD; jiný přístroj ho může zapsat jinak.

Ilustrační obrázek: Svítí ABS a kontrolka brzd, nejde tachometr a ABS nekomunikuje
Svítí ABS a kontrolka brzd, nejde tachometr a ABS nekomunikuje
Elektronika jednotky přestane komunikovat s ostatními jednotkami. Přístrojová deska pak nedostane rychlost z ABS, takže nejde tachometr a místo kilometrů ukáže čárky. Svítí ABS i kontrolka brzd a diagnostika se s jednotkou nespojí, takže v ní nenajde žádný kód. Nejdřív zkontrolovat vodu v konektoru jednotky, pojistky ABS a kostru na konektoru; přerušené nebo zkratované vedení CAN umí totéž. Když všechno sedí, je vadná jednotka.
Kód z diagnostikyU0121Ztráta komunikace s jednotkou ABS (zapíší ji ostatní jednotky)
Ilustrační obrázek: Svítí ABS a kontrola trakce, diagnostika hlásí vnitřní chybu jednotky
Svítí ABS a kontrola trakce, diagnostika hlásí vnitřní chybu jednotky
Vnitřní chyba elektroniky jednotky nebo relé motorku čerpadla. Zpočátku se může ozývat jen občas: po zapnutí zapalování někdy chyba není a kontrolky nesvítí. Nejdřív napájení a obě kostry na konektoru jednotky; když dochází správně a chyba zůstává, je vadná jednotka.
Kód z diagnostikyC1267Jednotka ABS: vnitřní chybaC1095Obvod motorku čerpadla ABS nebo jeho relé: porucha

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

  1. Ověřený kus podle výrobního čísla

    Podle čísla 2S61-2M110-CE jsme ve skladu vybrali ověřený kus se shodným výrobním číslem.

  2. Test v simulaci vozidla

    Před odesláním jsme jednotku vyzkoušeli na stolici i v simulaci zapojení ve voze.

  3. Zaplombování a odeslání se zárukou 12 měsíců

    Kryt jsme zajistili ochrannými plombami a jednotku odeslali se zárukou 12 měsíců.

Časté otázky

K této jednotce

Mám stejný kus, když na štítku vidím 2S61-2M110-CE?

Výrobní číslo je hlavní vodítko, u tohoto kusu je na štítku vedle něj i D351-437A0-B, 10.0206-0093.4, 10.0960-0106.3 a 00008556E1. Výrobcem je ATE. Když si nejste jistí, pošlete fotku štítku a porovnáme ji.

Je jízda s rozsvícenou kontrolkou bezpečná?

Auto brzdí, ale bez ABS kola při prudkém brzdění nebo na kluzké silnici zablokují. Se závadou neotálejte.

Jaké podklady vám mám poslat?

Pošlete fotku štítku jednotky a výpis chyb z diagnostiky, pokud ho máte.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje U0121 (ztráta komunikace s ABS), C1267 (vnitřní chyba jednotky) a C1095 (motorek čerpadla a jeho relé). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Umíte jednotku 2S61-2M110-CE opravit, nebo dodat druhý kus?

Ano, obojí. Podle stavu vašeho kusu ho opravíme, nebo vám dodáme ověřený druhý kus podle výrobního čísla. Pošlete fotku štítku a poradíme, co se vám vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu
ZD-246248
Typ jednotky
ABS/ESP
Výrobce jednotky
ATE
Výrobní číslo (OEM)
2S61-2M110-CE
Výrobce
ATE (Continental Teves)
Řídicí elektronika
Controller ABS 10.0960-0106.3 · 00008556E1, vyrobeno na Filipínách
