Z dílny · Dodání druhého kusu

1K0614517ED Řídicí jednotka ABS/ESP ATE, VW Caddy III

Škoda Superb II
VW Caddy III
VW Golf VI
VW Touran 1T3

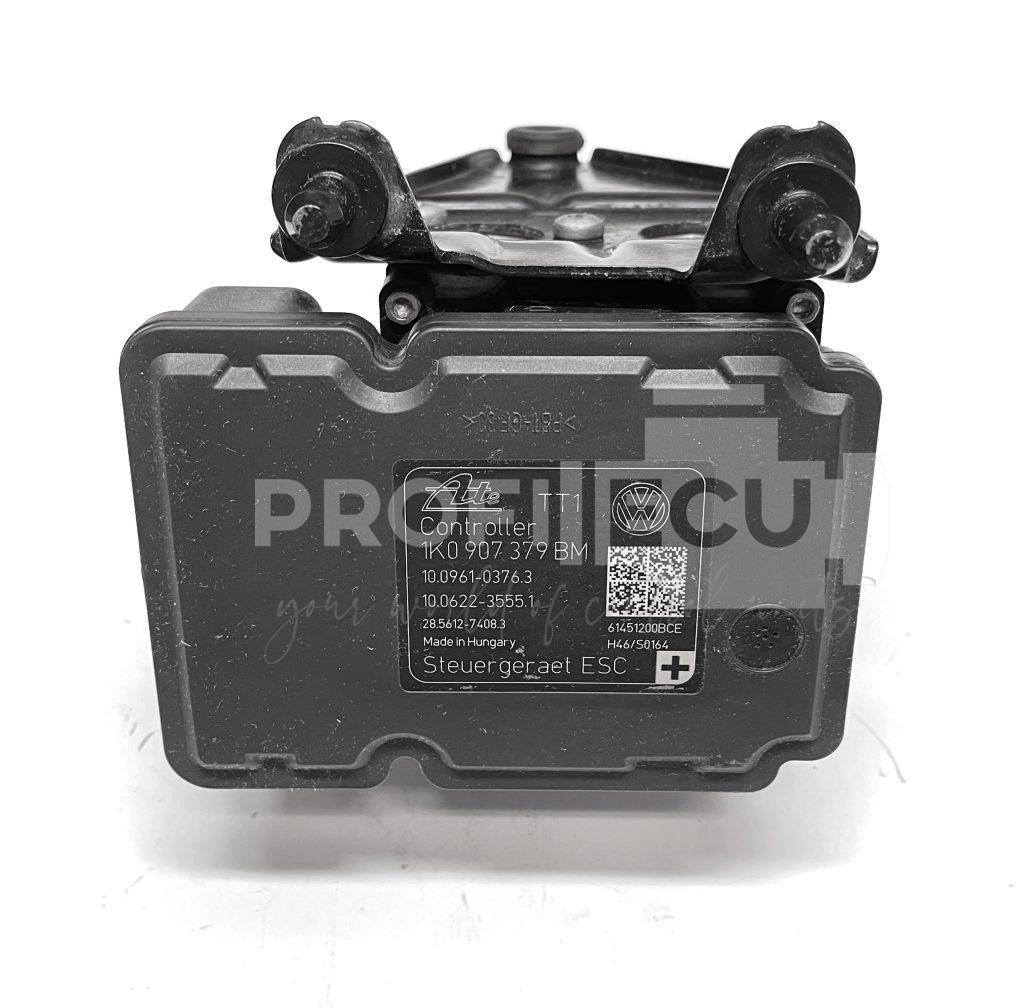

Kus, který prošel naší dílnou, nese výrobní číslo 1K0 614 517 ED a na štítku jsou i další čísla 1K0907379BM, 10.0212-0984.4 a 10.0961-0376.3. Jde o díl výrobce ATE do vozů VW Caddy III, VW Touran 1T3, VW Golf VI a Škoda Superb II. Jednotka ABS/ESP spojuje hydraulický blok s čerpadlem a řídicí elektroniku nasazenou přímo na bloku. Když svítí kontrolka ABS a brzd, případně i ESP, bývá vadná právě elektronika. Jednotku umíme opravit, nebo dodat celou jako ověřený druhý kus se stejným výrobním číslem.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

1K0614517ED Řídicí jednotka ABS/ESP ATE, VW Caddy III

Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

Štítek jednotky: 1K0614517ED, 1K0907379BM, 10.0212-0984.4, 10.0961-0376.3

1 2

Přejeďte po štítku, lupa se posune

11K0907379BMDalší platné číslo jednotky.
210.0961-0376.3Další platné číslo jednotky.
31K0614517EDVýrobní číslo (OEM). Podle něj hledejte v katalogu.
410.0212-0984.4Další platné číslo jednotky.

Jak se porucha projevuje

Co se u VW Caddy III, VW Touran 1T3, VW Golf VI a Škoda Superb II s touhle jednotkou opakuje

Přehled závad řady ATE MK60, jak je známe z vozů VW Caddy III, VW Touran 1T3, VW Golf VI a Škoda Superb II. Kódy jsou z diagnostiky koncernu VW (VCDS); jiný přístroj je může zapsat jinak.

ABS a ESP se rozsvítí naráz při zásahu stabilizace, po restartu můžou zhasnout

Tepelným a mechanickým namáháním se uvnitř jednotky přeruší spojení s kostrou a ABS i ESP vypadnou. Týká se jednotek z omezeného výrobního období; výrobce na ně vyhlásil svolávací akci s novým softwarem, který funkci jednotky pravidelně kontroluje a závadu ohlásí kontrolkou ABS. Kontrolky mohou po novém startu zhasnout, závada ale trvá. Podle VIN si nechte ověřit, jestli vůz akcí prošel. U Golfu a Scirocca šlo o vozy vyrobené od května 2008 do srpna 2010.

U stejné řady jednotky se dál objevuje

Svítí ABS a ESP, zpočátku jen občas, později trvale

Uvnitř hydraulické jednotky selhal snímač tlaku brzd (G201) a diagnostika uloží kód 01435, u novějších přístrojů 059B. Snímač je součástí bloku, proto se běžně mění celá jednotka; pro část vozů existuje sada výrobce, se kterou se vymění jen hydraulická část se snímačem. Před výměnou zkontrolujte spínač brzdových světel: když světla sepnou až po větším sešlápnutí pedálu, jednotka vidí tlak dřív než signál ze spínače a uloží stejný kód. V měřených hodnotách má být tlak bez sešlápnutého pedálu 0 bar; trvalé maximum znamená vadný snímač.

Kód z diagnostiky01435Snímač tlaku brzd 1 (G201): nevěrohodný signál nebo elektrická závada059BSnímač tlaku brzd 1 (G201), zápis novější diagnostiky

Diagnostika hlásí chybu čerpadla

Kód 01276 ukazuje na obvod motorku čerpadla ABS (V64). U téhle řady za ním bývá častěji elektronika na desce jednotky než samotný motorek; chyba začíná jako občasná a rychle přechází v trvalou, auto přitom brzdí, jen bez ABS a ESP. Nejdřív pojistky na baterii, napájení, kostru a kabel k jednotce. Když sedí, zbývá jednotka.

Kód z diagnostiky01276Čerpadlo ABS (V64): signál mimo toleranci

ABS hlásí nevěrohodný signál a po smazání se chyba vrací

Kód 01130 zapisuje elektronika jednotky, když si nevěří vlastním údajům. Když se vrací hned po smazání a snímače, ložiska ani pojistky nic neukážou, je příčina v jednotce. Smažte paměť, vypněte a zapněte zapalování a projeďte se; chyba, která se hned vrátí, patří jednotce.

Kód z diagnostiky01130Provoz ABS: nevěrohodný signál

Diagnostika se s ABS nespojí

Jednotka přestane komunikovat s diagnostikou i s řídicí jednotkou motoru. Buď je přerušená nebo zkratovaná sběrnice CAN mezi nimi, nebo odešla elektronika uvnitř jednotky; v paměti pak žádný kód nenajdete. Nejdřív napájení, kostra a vedení CAN k jednotce. Kus, který mlčí i při správném napájení, patří na stůl.

S kontrolkami vypadne rychloměr nebo tempomat

Rychlost pro rychloměr i tempomat počítá jednotka ABS ze snímačů kol. Když vypadne, ručička skáče nebo padá na nulu a tempomat se nezapne. Když zároveň svítí ABS a ESP a pípá to, nehledejte chybu v tachometru.

Jedno kolo nebrzdí nebo zůstane přibrzděné

Ventil v hydraulickém bloku se zasekne: k jednomu třmenu neproudí kapalina, nebo se tlak v okruhu neuvolní a kolo zůstane přibrzděné.

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

Ověřený kus podle výrobního čísla
Ze skladu jsme vybrali ověřený kus podle výrobního čísla.
Test v simulaci vozidla
Kus jsme zapojili na testovací stolici a v simulaci vozidla ověřili, že pracuje správně.
Zaplombování a odeslání se zárukou 12 měsíců
Na kryt přišly ochranné plomby a jednotka odešla se zárukou 12 měsíců.

Časté otázky

K této jednotce

Podle čeho poznám kus s číslem 1K0 614 517 ED?

Rozhoduje výrobní číslo na štítku, u tohoto kusu 1K0 614 517 ED. Píše se i bez mezer: 1K0614517ED. Pošlete fotku svého štítku a shodu ověříme.

Je po montáži potřeba něco nastavit?

Po výměně se jednotka kóduje na vůz a dělá se základní nastavení snímače natočení volantu, příčného zrychlení a snímače tlaku brzd. Kus s novějším indexem písmene na konci čísla nepřijme původní kódování jen opsané, musí se spočítat znovu.

Co od vás potřebujete, abyste mohli poradit?

Fotku obou štítků, na čerpadle i na elektronice, a popis, co ve voze svítí.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje 01435 (snímač tlaku brzd G201), 059B (totéž v novější diagnostice), 01276 (čerpadlo ABS V64) a 01130 (ABS, nevěrohodný signál). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Co nabízíte k jednotce 1K0614517ED, opravu, nebo druhý kus?

Obojí. Váš kus opravíme, nebo dodáme ověřený druhý kus podle výrobního čísla. Pošlete fotku štítku a doporučíme, co se vám vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu: ZD-246245
Vozidlo: Škoda Superb II, Volkswagen Caddy III, Volkswagen Golf VI, Volkswagen Touran 1T3
Typ jednotky: ABS/ESP
Výrobce jednotky: ATE
Typ služby: Dodání druhého kusu
Výrobní číslo (OEM): 1K0614517ED
Další platná čísla: 1K0907379BM, 10.0212-0984.4, 10.0961-0376.3
Číslo na štítku: 1K0 614 517 ED
Výrobce: ATE (Continental Teves)
Označení na štítku: 1K0 614 517 ED · Controller 1K0 907 379 BM · Steuergeraet ESC
Čísla ATE: blok 10.0212-0984.4 · elektronika 10.0961-0376.3
Vyrobeno: Německo (blok) · Maďarsko (elektronika)
