Z dílny · Dodání druhého kusu

1K0614517H ABS jednotka ATE MK60 ESP, VW Golf V

Audi A3 8P
Škoda Octavia II
VW Golf V
VW Touran 1T1

Tenhle kus má na štítku výrobní číslo 1K0 614 517 H, vedle něj i další čísla 1K0907379K, 10.0960-0348.3 a 10.0206-0106.4. Výrobcem je ATE a podle čísla patří do vozů VW Golf V, VW Touran 1T1, Škoda Octavia II a Audi A3 8P. Na hydraulickém bloku s čerpadlem sedí řídicí elektronika, která vyhodnocuje snímače otáček kol a spíná ventily. Právě ona nejčastěji rozsvítí kontrolky ABS a brzd. Podle stavu kusu ji opravíme, nebo dodáme ověřený druhý kus celé jednotky.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

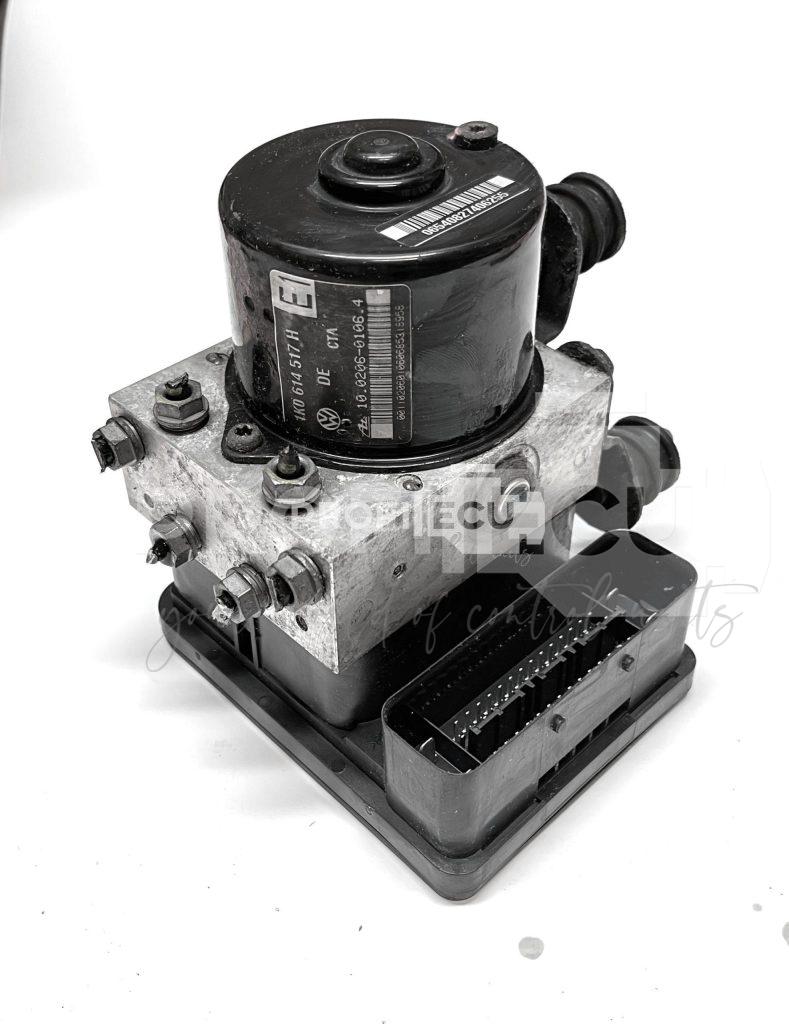

1K0614517H ABS jednotka ATE MK60 ESP, VW Golf V

Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

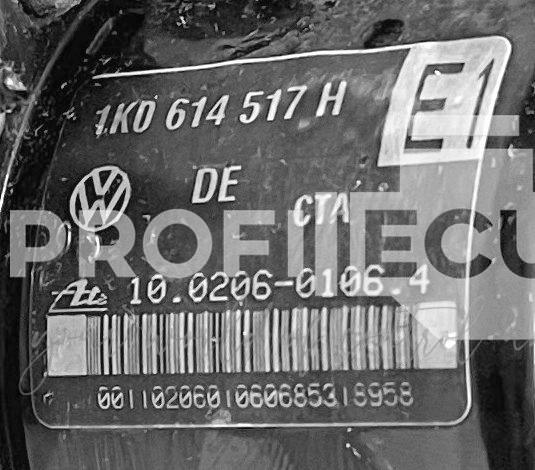

Štítek jednotky: 1K0614517H, 1K0907379K, 10.0960-0348.3, 10.0206-0106.4

1 2

Přejeďte po štítku, lupa se posune

11K0614517HVýrobní číslo (OEM). Podle něj hledejte v katalogu.
210.0206-0106.4Další platné číslo jednotky.
31K0907379KDalší platné číslo jednotky.
410.0960-0348.3Další platné číslo jednotky.

Jak se porucha projevuje

Jak se porucha projevuje: VW Golf V, VW Touran 1T1, Škoda Octavia II a Audi A3 8P

Závady, které se u jednotky ATE MK60 ve vozech VW Golf V, VW Touran 1T1, Škoda Octavia II a Audi A3 8P opakují nejčastěji. Kód u příznaku je ve tvaru, jak ho ukazuje diagnostika koncernu VW (VCDS); jiný přístroj ho může zapsat jinak.

Svítí ABS a ESP, zpočátku jen občas, později trvale

Uvnitř hydraulické jednotky selhal snímač tlaku brzd (G201) a diagnostika uloží kód 01435, u novějších přístrojů 059B. Snímač je součástí bloku, proto se běžně mění celá jednotka; pro část vozů existuje sada výrobce, se kterou se vymění jen hydraulická část se snímačem. Před výměnou zkontrolujte spínač brzdových světel: když světla sepnou až po větším sešlápnutí pedálu, jednotka vidí tlak dřív než signál ze spínače a uloží stejný kód. V měřených hodnotách má být tlak bez sešlápnutého pedálu 0 bar; trvalé maximum znamená vadný snímač. U Octavie II má výrobce na stejnou závadu bulletin a sadu, se kterou se mění jen hydraulická část, ne celá jednotka.

Kód z diagnostiky01435Snímač tlaku brzd 1 (G201): nevěrohodný signál nebo elektrická závada059BSnímač tlaku brzd 1 (G201), zápis novější diagnostiky

Diagnostika hlásí chybu čerpadla

Kód 01276 ukazuje na obvod motorku čerpadla ABS (V64). U téhle řady za ním bývá častěji elektronika na desce jednotky než samotný motorek; chyba začíná jako občasná a rychle přechází v trvalou, auto přitom brzdí, jen bez ABS a ESP. Nejdřív pojistky na baterii, napájení, kostru a kabel k jednotce. Když sedí, zbývá jednotka.

Kód z diagnostiky01276Čerpadlo ABS (V64): signál mimo toleranci

U stejné řady jednotky se dál objevuje

ABS hlásí nevěrohodný signál a po smazání se chyba vrací

Kód 01130 zapisuje elektronika jednotky, když si nevěří vlastním údajům. Když se vrací hned po smazání a snímače, ložiska ani pojistky nic neukážou, je příčina v jednotce. Smažte paměť, vypněte a zapněte zapalování a projeďte se; chyba, která se hned vrátí, patří jednotce.

Kód z diagnostiky01130Provoz ABS: nevěrohodný signál

Diagnostika se s ABS nespojí

Jednotka přestane komunikovat s diagnostikou i s řídicí jednotkou motoru. Buď je přerušená nebo zkratovaná sběrnice CAN mezi nimi, nebo odešla elektronika uvnitř jednotky; v paměti pak žádný kód nenajdete. Nejdřív napájení, kostra a vedení CAN k jednotce. Kus, který mlčí i při správném napájení, patří na stůl.

S kontrolkami vypadne rychloměr nebo tempomat

Rychlost pro rychloměr i tempomat počítá jednotka ABS ze snímačů kol. Když vypadne, ručička skáče nebo padá na nulu a tempomat se nezapne. Když zároveň svítí ABS a ESP a pípá to, nehledejte chybu v tachometru.

Jedno kolo nebrzdí nebo zůstane přibrzděné

Ventil v hydraulickém bloku se zasekne: k jednomu třmenu neproudí kapalina, nebo se tlak v okruhu neuvolní a kolo zůstane přibrzděné.

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

Ověřený kus podle výrobního čísla
Podle čísla 1K0 614 517 H jsme ve skladu vybrali ověřený kus se shodným výrobním číslem.
Test v simulaci vozidla
Před odesláním jsme jednotku vyzkoušeli na stolici i v simulaci zapojení ve voze.
Zaplombování a odeslání se zárukou 12 měsíců
Kryt jsme zajistili ochrannými plombami a jednotku odeslali se zárukou 12 měsíců.

Časté otázky

K této jednotce

Mám stejný kus, když na štítku vidím 1K0 614 517 H?

Výrobní číslo je hlavní vodítko, u tohoto kusu je na štítku vedle něj i 1K0907379K, 10.0960-0348.3 a 10.0206-0106.4. Výrobcem je ATE. Když si nejste jistí, pošlete fotku štítku a porovnáme ji.

Jaké podklady vám mám poslat?

Pošlete fotku štítku jednotky a výpis chyb z diagnostiky, pokud ho máte.

Je jízda s rozsvícenou kontrolkou bezpečná?

Auto brzdí, ale bez ABS kola při prudkém brzdění nebo na kluzké silnici zablokují. Se závadou neotálejte.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje 01435 (snímač tlaku brzd G201), 059B (totéž v novější diagnostice), 01276 (čerpadlo ABS V64) a 01130 (ABS, nevěrohodný signál). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Umíte jednotku 1K0614517H opravit, nebo dodat druhý kus?

Ano, obojí. Podle stavu vašeho kusu ho opravíme, nebo vám dodáme ověřený druhý kus podle výrobního čísla. Pošlete fotku štítku a poradíme, co se vám vyplatí víc.

Potřebujete opravu, nebo druhý kus?

Pomůžeme vám s obojím: jednotku 1K0614517H opravíme, nebo dodáme ověřený druhý kus podle výrobního čísla. Druhý kus je originál od výrobce, ne repas: není lepený ani pájený a nejsou v něm čínské ani jiné neoriginální součástky. Pošlete fotku štítku, poradíme a nezávazně naceníme.

Poslat štítek na WhatsApp+420 735 070 197 (WhatsApp/SMS)

Naskenujte telefonemNamiřte na kód fotoaparát telefonu a otevře se chat s námi na WhatsAppu. Fotku štítku pak pošlete rovnou z mobilu.

Nezávazně poptat

Záruka 12 měsíců · každý kus testujeme na stolici i v simulaci vozidla · 4,9 ★ ze 107 recenzí Google · ProfiECU.cz

Technický list

Údaje ze štítku a vozidla

Číslo případu: ZD-245773
Vozidlo: Audi A3 8P, Škoda Octavia II, Volkswagen Golf V, Volkswagen Touran 1T1
Typ jednotky: ABS/ESP
Výrobce jednotky: ATE
Typ služby: Dodání druhého kusu
Výrobní číslo (OEM): 1K0614517H
Další platná čísla: 1K0907379K, 10.0960-0348.3, 10.0206-0106.4
Číslo na štítku: 1K0 614 517 H
Výrobce: ATE (Continental Teves)
Řada: MK60 ESP
Hydraulika: 1K0 614 517 H · 10.0206-0106.4
Řídicí elektronika: 1K0 907 379 K · 10.0960-0348.3 · H11/S0104, vyrobeno v Maďarsku
