Z dílny · Dodání druhého kusu

1K0614517M ABS jednotka ATE s ESP, VW Golf V

Audi A3 8P
Škoda Octavia II
VW Golf V
VW Touran 1T1

Kus, který prošel naší dílnou, nese výrobní číslo 1K0 614 517 M a na štítku jsou i další čísla 1K0907379Q, 10.0206-0180.4 a 10.0960-0355.3. Jde o díl výrobce ATE do vozů VW Golf V, VW Touran 1T1, Škoda Octavia II a Audi A3 8P. Jednotka ABS/ESP spojuje hydraulický blok s čerpadlem a řídicí elektroniku nasazenou přímo na bloku. Když svítí kontrolka ABS a brzd, případně i ESP, bývá vadná právě elektronika. Jednotku umíme opravit, nebo dodat celou jako ověřený druhý kus se stejným výrobním číslem.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

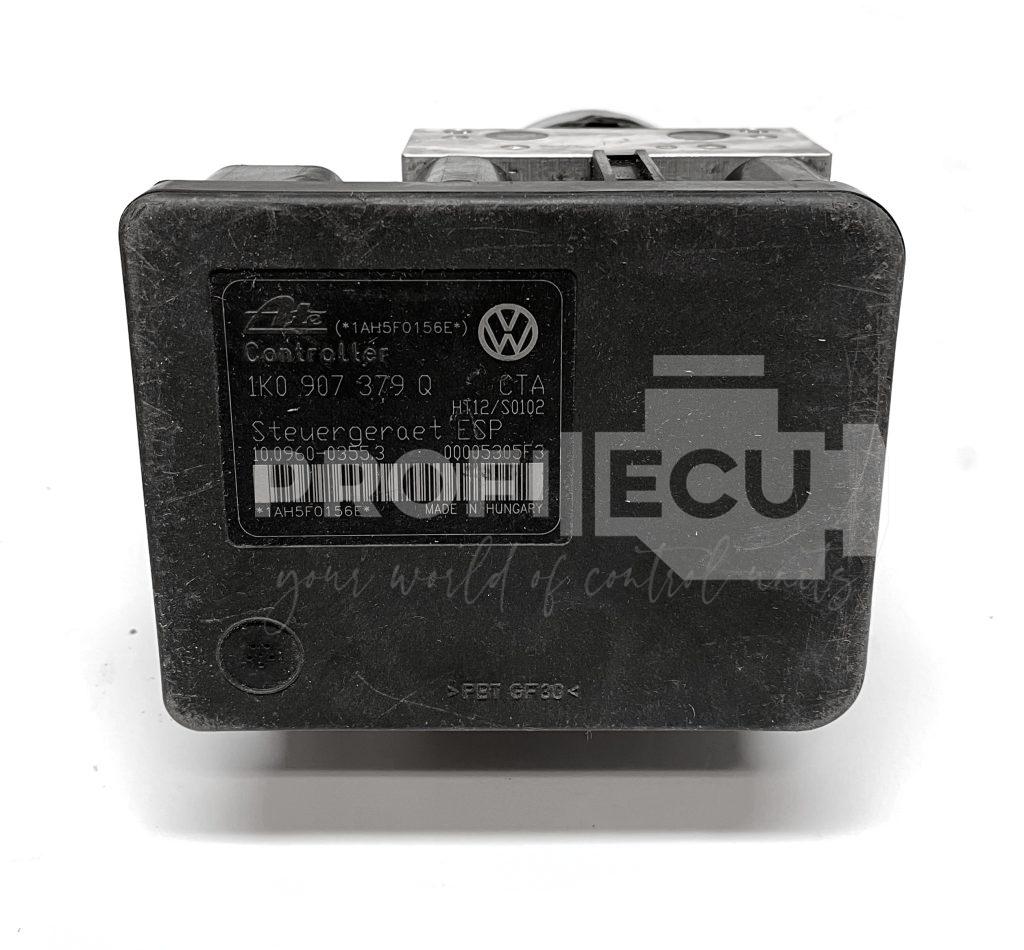

1K0614517M ABS jednotka ATE s ESP, VW Golf V

Štítek zblízka

Porovnejte štítek se svým kusem

Když sedí typ i číslo na štítku, jde o stejnou jednotku jako v tomhle případu.

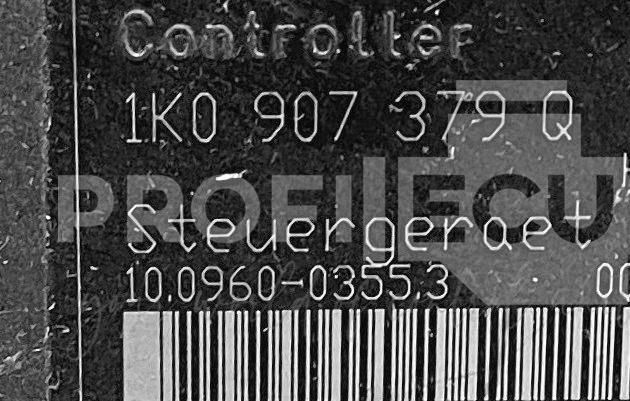

Štítek jednotky: 1K0614517M, 1K0907379Q, 10.0206-0180.4, 10.0960-0355.3

1 2

Přejeďte po štítku, lupa se posune

11K0907379QDalší platné číslo jednotky.
210.0960-0355.3Další platné číslo jednotky.
31K0614517MVýrobní číslo (OEM). Podle něj hledejte v katalogu.
410.0206-0180.4Další platné číslo jednotky.

Jak se porucha projevuje

Co se u VW Golf V, VW Touran 1T1, Škoda Octavia II a Audi A3 8P s touhle jednotkou opakuje

Přehled závad řady ATE MK60, jak je známe z vozů VW Golf V, VW Touran 1T1, Škoda Octavia II a Audi A3 8P. Kódy jsou z diagnostiky koncernu VW (VCDS); jiný přístroj je může zapsat jinak.

Svítí ABS a ESP, zpočátku jen občas, později trvale

Uvnitř hydraulické jednotky selhal snímač tlaku brzd (G201) a diagnostika uloží kód 01435, u novějších přístrojů 059B. Snímač je součástí bloku, proto se běžně mění celá jednotka; pro část vozů existuje sada výrobce, se kterou se vymění jen hydraulická část se snímačem. Před výměnou zkontrolujte spínač brzdových světel: když světla sepnou až po větším sešlápnutí pedálu, jednotka vidí tlak dřív než signál ze spínače a uloží stejný kód. V měřených hodnotách má být tlak bez sešlápnutého pedálu 0 bar; trvalé maximum znamená vadný snímač. U Octavie II má výrobce na stejnou závadu bulletin a sadu, se kterou se mění jen hydraulická část, ne celá jednotka.

Kód z diagnostiky01435Snímač tlaku brzd 1 (G201): nevěrohodný signál nebo elektrická závada059BSnímač tlaku brzd 1 (G201), zápis novější diagnostiky

Diagnostika hlásí chybu čerpadla

Kód 01276 ukazuje na obvod motorku čerpadla ABS (V64). U téhle řady za ním bývá častěji elektronika na desce jednotky než samotný motorek; chyba začíná jako občasná a rychle přechází v trvalou, auto přitom brzdí, jen bez ABS a ESP. Nejdřív pojistky na baterii, napájení, kostru a kabel k jednotce. Když sedí, zbývá jednotka.

Kód z diagnostiky01276Čerpadlo ABS (V64): signál mimo toleranci

U stejné řady jednotky se dál objevuje

ABS a ESP se rozsvítí naráz při zásahu stabilizace, po restartu můžou zhasnout

Tepelným a mechanickým namáháním se uvnitř jednotky přeruší spojení s kostrou a ABS i ESP vypadnou. Týká se jednotek z omezeného výrobního období; výrobce na ně vyhlásil svolávací akci s novým softwarem, který funkci jednotky pravidelně kontroluje a závadu ohlásí kontrolkou ABS. Kontrolky mohou po novém startu zhasnout, závada ale trvá. Podle VIN si nechte ověřit, jestli vůz akcí prošel.

ABS hlásí nevěrohodný signál a po smazání se chyba vrací

Kód 01130 zapisuje elektronika jednotky, když si nevěří vlastním údajům. Když se vrací hned po smazání a snímače, ložiska ani pojistky nic neukážou, je příčina v jednotce. Smažte paměť, vypněte a zapněte zapalování a projeďte se; chyba, která se hned vrátí, patří jednotce.

Kód z diagnostiky01130Provoz ABS: nevěrohodný signál

Diagnostika se s ABS nespojí

Jednotka přestane komunikovat s diagnostikou i s řídicí jednotkou motoru. Buď je přerušená nebo zkratovaná sběrnice CAN mezi nimi, nebo odešla elektronika uvnitř jednotky; v paměti pak žádný kód nenajdete. Nejdřív napájení, kostra a vedení CAN k jednotce. Kus, který mlčí i při správném napájení, patří na stůl.

S kontrolkami vypadne rychloměr nebo tempomat

Rychlost pro rychloměr i tempomat počítá jednotka ABS ze snímačů kol. Když vypadne, ručička skáče nebo padá na nulu a tempomat se nezapne. Když zároveň svítí ABS a ESP a pípá to, nehledejte chybu v tachometru.

Jedno kolo nebrzdí nebo zůstane přibrzděné

Ventil v hydraulickém bloku se zasekne: k jednomu třmenu neproudí kapalina, nebo se tlak v okruhu neuvolní a kolo zůstane přibrzděné.

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

Ověřený kus podle výrobního čísla
Ze skladu jsme vybrali ověřený kus podle výrobního čísla.
Test v simulaci vozidla
Kus jsme zapojili na testovací stolici a v simulaci vozidla ověřili, že pracuje správně.
Zaplombování a odeslání se zárukou 12 měsíců
Na kryt přišly ochranné plomby a jednotka odešla se zárukou 12 měsíců.

Časté otázky

K této jednotce

Podle čeho poznám kus s číslem 1K0 614 517 M?

Rozhoduje výrobní číslo na štítku, u tohoto kusu 1K0 614 517 M. Píše se i bez mezer: 1K0614517M. Pošlete fotku svého štítku a shodu ověříme.

Co od vás potřebujete, abyste mohli poradit?

Fotku štítku, na kterém je vidět číslo 1K0 614 517 M, a výpis chyb z diagnostiky, pokud ho máte.

Můžu s touhle závadou dál jezdit?

Brzdy fungují, jen bez ABS: při prudkém brzdění se kola můžou zablokovat a auto se hůř řídí. Řešení proto neodkládejte.

Jaký kód ukáže diagnostika?

U téhle jednotky se v diagnostice nejčastěji objevuje 01435 (snímač tlaku brzd G201), 059B (totéž v novější diagnostice), 01276 (čerpadlo ABS V64) a 01130 (ABS, nevěrohodný signál). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od vadného snímače otáček kola.

Co nabízíte k jednotce 1K0614517M, opravu, nebo druhý kus?

Obojí. Váš kus opravíme, nebo dodáme ověřený druhý kus podle výrobního čísla. Pošlete fotku štítku a doporučíme, co se vám vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu: ZD-246264
Vozidlo: Audi A3 8P, Škoda Octavia II, Volkswagen Golf V, Volkswagen Touran 1T1
Typ jednotky: ABS/ESP
Výrobce jednotky: ATE
Typ služby: Dodání druhého kusu
Výrobní číslo (OEM): 1K0614517M
Další platná čísla: 1K0907379Q, 10.0206-0180.4, 10.0960-0355.3
Číslo na štítku: 1K0 614 517 M
Výrobce: ATE (Continental Teves)
Hydraulika: 1K0 614 517 M · 10.0206-0180.4, vyrobeno v Německu
Řídicí elektronika: 1K0 907 379 Q · 10.0960-0355.3 · Steuergeraet ESP, vyrobeno v Maďarsku
