Z dílny · Dodání druhého kusu

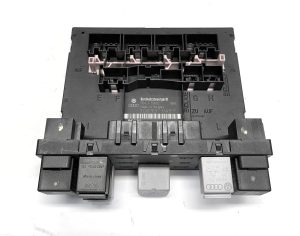

3C8937049F Jednotka palubní sítě, VW Passat B6

VW Caddy III
VW Passat B6

Na štítku tohoto kusu stojí výrobní číslo 3C8 937 049 F. Číslo se uvádí u vozů VW Passat B6 a VW Caddy III. BCM spíná světla, stěrače a zamykání a hlídá jejich okruhy. Když zlobí víc výbavy karoserie zároveň, je dobré prověřit napájení a pak samotnou jednotku.

Poslat štítek na WhatsApp+420 735 070 197 Poptat

3C8937049F Jednotka palubní sítě, VW Passat B6

Jak se porucha projevuje

VW Passat B6 a VW Caddy III: co řidiči s touhle jednotkou hlásí

Co se u řady Bosch BCM PQ35 I (1K0/3C0/3C8 937 049) ve vozech VW Passat B6 a VW Caddy III hlásí nejčastěji, i s kódy z diagnostiky koncernu VW (VCDS). Jiný přístroj může tentýž kód zapsat jinak.

Přední stěrače stojí, ostřikovač a zadní stěrač přitom fungují

Motor předních stěračů má vlastní elektroniku a jednotka mu posílá povely po tenkém vodiči sběrnice LIN. Když se s motorem nedomluví, uloží chybu sběrnice a stěrače stojí. Vadná může být sama jednotka a po její výměně stěrače zase jdou, stejně se ale projeví i přerušený vodič k motoru nebo vadný motor. Nejdřív zkontrolujte spínač kapoty: s otevřenou nebo špatně hlášenou kapotou stěrače nejdou. Pak tenký vodič od jednotky k motoru stěračů a samotný motor. Diagnostikou se dá stěrač přes jednotku zkusit pustit; když nereaguje ani tak a vodič i motor jsou v pořádku, je na řadě jednotka.

Kód z diagnostiky02071Lokální datová sběrnice (LIN k motoru stěračů): bez signálu, bez komunikace

Světlo nesvítí nebo nezhasne a auto hlásí vadnou žárovku, i když je dobrá

Vnější světla, blinkry i brzdová světla spíná přímo tahle jednotka a v každém okruhu hlídá proud. Když v ní odejde výkonový spínač daného výstupu nebo studený spoj na desce, světlo nesvítí, svítí dál i po vypnutí, nebo auto hlásí vadnou žárovku, i když je v pořádku. Stejně se projeví vlhkost a koroze na desce. Potíže se světly mají nejčastěji příčinu ve voze, hlavně ve špatném napájení jednotky, proto se nejdřív měří napájení a kontroluje žárovka, objímka a kabel ke světlu. Po zkratu ve vedení jednotka dotčený výstup sama vypne a nepustí na něj napětí, takže se nejdřív hledá zkrat.

Diagnostika se s jednotkou nespojí a naráz vypadne víc funkcí

Jednotka nese relé a spíná světla, stěrače i další spotřebiče, takže když přestane komunikovat, vypadne víc věcí najednou a ostatní jednotky hlásí, že s ní není spojení. Uvnitř bývají na vině studené spoje, vlhkost nebo poškození po podpětí a kolísání napětí. Nejdřív změřte napájení a kostru jednotky a zkontrolujte pojistky, kabely a konektory k ní. Jednotka umí přestat odpovídat po startování z cizí baterie, po podpětí nebo po výměně baterie. Za vadnou ji lze označit až tehdy, když nekomunikuje ani s dobrým napájením a kostrou.

Kód z diagnostiky00457Řídicí jednotka palubní sítě (J519): bez signálu, bez komunikace

Shrnuto z praxe dílny.

Postup v dílně

Co jsme udělali krok za krokem

Ověřený kus podle výrobního čísla
Ověřený kus se stejným výrobním číslem 3C8 937 049 F jsme připravili ze skladu.
Test v simulaci vozidla
Jednotka prošla testem na stolici i v simulaci vozidla.
Zaplombování a odeslání se zárukou 12 měsíců
Kryt jsme zaplombovali ochrannými plombami a kus odeslali se zárukou 12 měsíců.

Časté otázky

K této jednotce

Které číslo na štítku mám porovnat s kusem 3C8937049F?

Hlavní je výrobní číslo 3C8 937 049 F. Podle čísla na krytu, u tohoto kusu 3C8937049F. Pošlete fotku a ověříme to. Stačí poslat fotku celého štítku a ověříme, jestli jde o stejný kus.

Bude fungovat jednotka přendaná z jiného auta?

Použitou jednotku je potřeba nakódovat na vůz podle jeho výbavy, jinak nemusí fungovat všechna světla a funkce.

Jaký kód ukáže diagnostika?

U téhle jednotky ukáže diagnostika nejčastěji 02071 (sběrnice LIN ke stěračům bez komunikace) a 00457 (jednotka palubní sítě J519 nekomunikuje). Pošlete nám výpis chyb spolu s fotkou štítku; podle kódu se dá odlišit závada jednotky od přerušeného vodiče ke stěrači nebo vadného motoru stěračů.

Co vám mám poslat?

Fotku čísla na krytu jednotky a popis, co ve voze nefunguje.

Opravíte jednotku 3C8937049F, nebo je lepší druhý kus?

Záleží na stavu vašeho kusu. Buď ho opravíme, nebo vám dodáme ověřený druhý kus podle výrobního čísla. Podle fotky štítku poradíme, co se vyplatí víc.

Technický list

Údaje ze štítku a vozidla

Číslo případu: ZD-246799
Vozidlo: Volkswagen Caddy III, Volkswagen Passat B6
Typ jednotky: Komfortní jednotka (BCM)
Typ služby: Dodání druhého kusu
Výrobní číslo (OEM): 3C8937049F
Číslo na štítku: 3C8 937 049 F
Označení na krytu: Bordnetzsteuergerät · 3C8 937 049 F
Verze: H54 / S2602
Vyrobeno: Maďarsko
